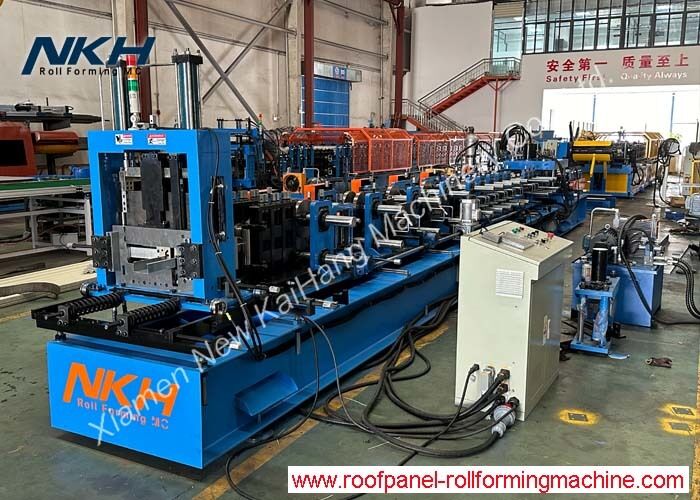

เครื่องขึ้นรูปแป C&Z แบบอัตโนมัติ เปลี่ยนแบบรวดเร็ว เครื่องขึ้นรูปม้วนแบบกำหนดเอง

1. ความหนา: 1.5mm-3.0mm
2. วัสดุ: ใบ GI, 245Mpa
3. วิธีการตัด: โดยการหยุดการตัดการออกแบบ
4. ความละเอียดการตัด: ± 1 mm

ในปัจจุบัน, มี c/z เครื่องจักรกลการสร้างม้วน purlin ที่เปลี่ยนขนาดของ C และ Z steel purlins อย่างรวดเร็วโดยอัตโนมัติ (มากกว่าที่ c/z เครื่องจักรกลการสร้างม้วน purlin interchangeable).

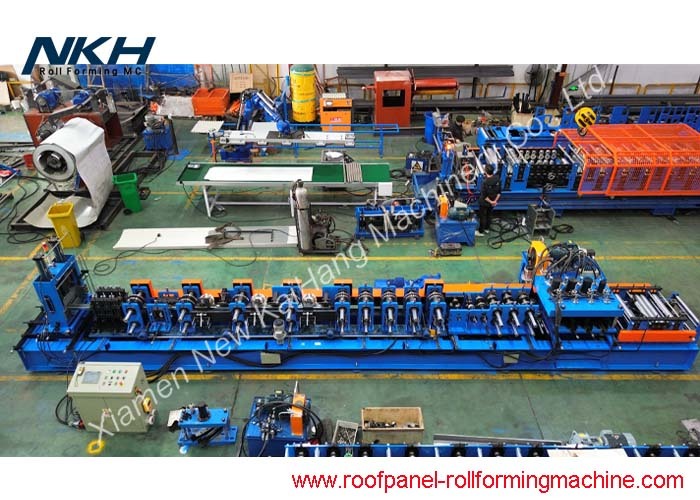

เมื่อเทียบกับเครื่องปั้นม้วน c/z ที่ใช้ในแบบธรรมดา เครื่องเปลี่ยนได้ทํางานได้อย่างมีประสิทธิภาพมากเนื่องจากใช้เวลาเพียง 10 นาทีมากที่สุดเพื่อผลิต z สแตนเลส purlins ของขนาดที่แตกต่างกันโดยทั่วไป, เครื่องจักรกลการสร้างม้วนช่องเหล็กส่วน Z ปกติประกอบด้วย de- coiler มือ, คู่มืออาหารที่มีอุปกรณ์การปรับระดับ, เครื่องมือการเจาะไฮดรอลิก, ส่วนการสร้างม้วน, การตัดไฮดรอลิก,ระบบส่ง, ตู้ควบคุม PLC, ปั๊มน้ํามันไฮดรอลิก และตารางการทํางาน

1. เครื่องล้างโค้ลแบบไฮดรอลิก
2. อุปกรณ์ปรับระดับก่อน
3. อุปกรณ์การเจาะก่อนแบบไฮดรอลิก

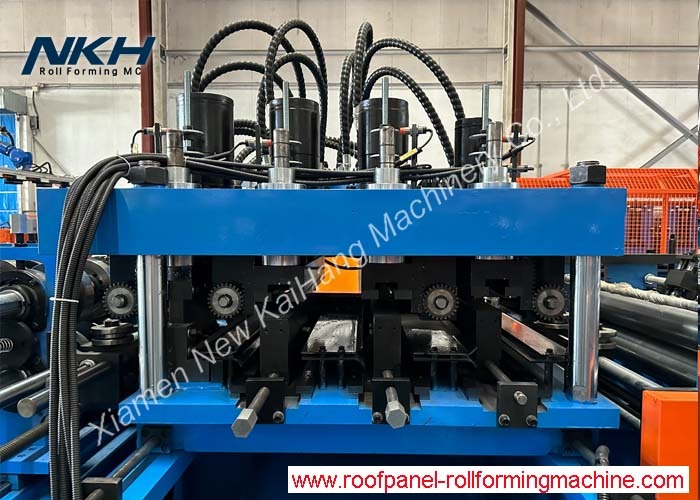

4. เครื่องปั้นม้วนที่มีการเปลี่ยนขนาดโดยอัตโนมัติ
5. อุปกรณ์ตัดต่อแบบไฮดรอลิก
6. เตารางหมดแล้ว
7. ระบบควบคุม PLC

• 5TX600mm ไฮดรอลิก Un-Coiler หรือมือ de-Coiler

ไม่ใช้พลังงาน; ความจุภาระ = MAX.5Tons

ระบบไฮดรอลิกเพื่อขยายรูภายในโค้ล, มอเตอร์ปั๊ม: 3KW

กว้างในโค้ล=510+/-30mm

ความกว้างของโค้ล = MAX.600mm

การหมุนของหมาก: ประเภทกระบวน

• อุปกรณ์ปรับระดับก่อน

อุปกรณ์ Pre-Level ด้วย 4 หม้อมากกว่า 3 หม้อเพื่อเอา Coil-set ออก

แบ่งปันมอเตอร์เดียวกันกับอดีตม้วน

• อุปกรณ์ดัดลม/ตัดลมแบบไฮดรอลิก

แบ่งปันในกลุ่มไฮดรอลิกเดียวกันกับป้ายตัด

อุปกรณ์ตัดก่อนเพื่อตัดด้านแรก/ปลายของแผ่นชิ้นของโค้ล

เพื่อเจาะหลุมใต้

• ช่องเจาะเดียวหรือกลมบนเว็บ
• ช่องสองช่องหรือกลมบนเว็บ
• หลุมสล็อตเดี่ยวหรือกลมบนฟลานจ์ทุกด้าน

• รายละเอียดของเครื่องปั้นม้วนตามตารางด้านล่าง:

• อุปกรณ์การตัดหลังแบบไฮดรอลิก

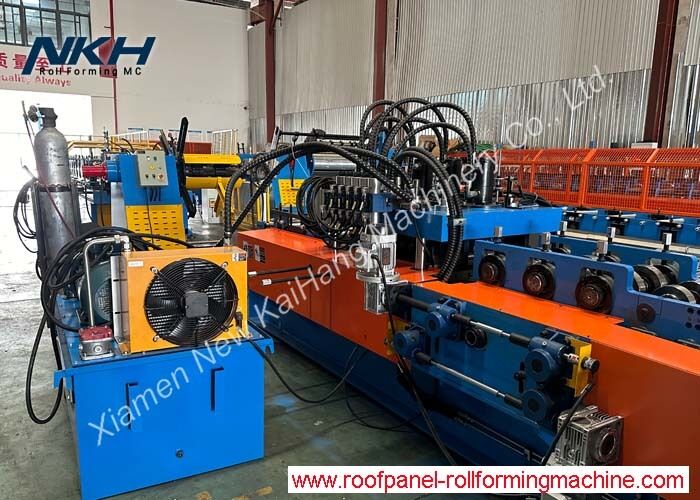

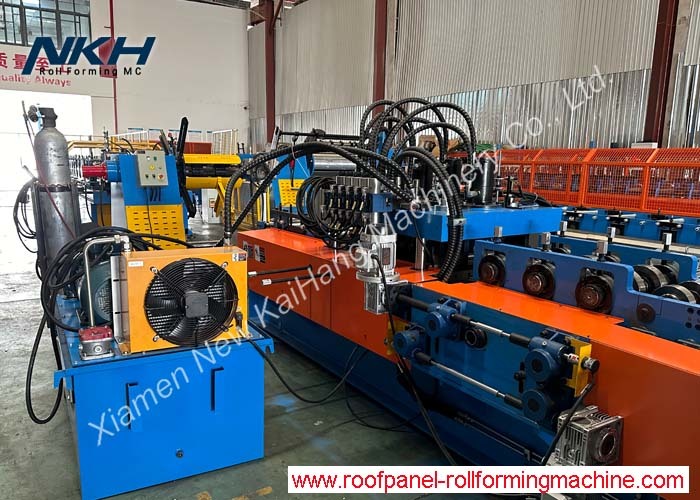

กลุ่มไฮดรอลิก: 11KW

หยุดตัดการออกแบบ

มีขยะหลังจากตัด

ทุกขนาดแบ่งปันในกลุ่มไฮดรอลิกเดียวกัน

วัสดุตัด: Cr12, การรักษาด้วยความร้อน

• ระบบควบคุม PLC

ควบคุมปริมาณ & ตัดความยาวโดยอัตโนมัติ

รวมกับ: PLC ของแบรนด์ Siemens และจอสัมผัส

อินเวอร์เตอร์แบรนด์ชไนเดอร์ ออมรอน เอ็นโคเดอร์ เป็นต้น

ความอดทนในการตัดตามความยาว≤±1mm

โลเตจการควบคุม 24V

• สินค้า Rack ยาว 4 เมตร แบบม้วน
